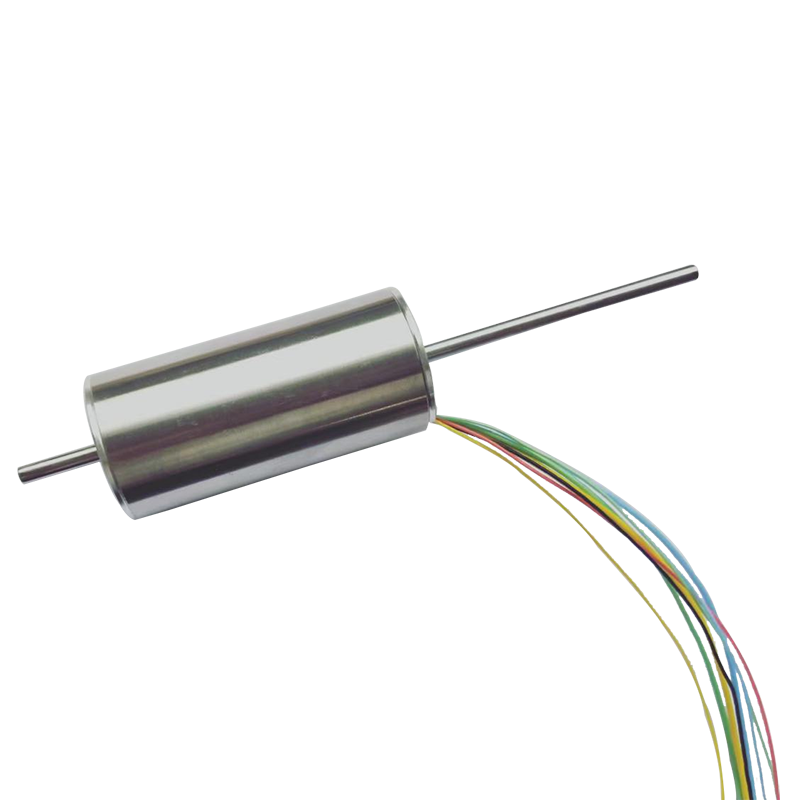

22 mm-ko eskuilarik gabeko DC motorra Hall sentsorearekin

Fabrikazio profesional gisa, RuiXing 22mm Brushless DC Motor Hall sentsorearekin eskaini nahi dizugu. ekoizpen-teknikari profesionalak eta kanpo-merkataritzako taldeak ditugu. Gure bezeroei zerbitzu eta produktu hobeak eskaintzeko.

Bidali kontsulta

Produktuaren Deskribapena

Fabrikazio profesional gisa, RuiXing 22mm Brushless DC Motor Hall sentsorearekin eskaini nahi dizugu. Hall sentsore bat duen motor bat hall efektu sentsore batekin hornitutako motor elektriko bat da, hau da, eremu magnetiko baten presentzia detektatzeko sentsore magnetiko mota bat da. 22 mm-ko Brushless DC Motor Hall Sentsorearekin motorraren ardatz edo errotore birakariaren ondoan muntatzen da normalean eta motor-kontrolatzaileari errotorearen posizioari eta abiadurari buruzko iritzia emateko erabiltzen da.

BLDC2248-4Pole Teknikaren Parametroa

MOTORREN PARAMETROA

Potentzia Nominala	W	70.0
Tentsio nominala	Volt	24
Erresistentzia	Ohm	0.74
Kargarik gabeko Abiadura	rpm	16500
Kargarik gabeko Korrontea	mA	300
Abiadura Konstantea	rpm/V	687.5
Pare-konstantea	mNm/A	13.8
Abiadura/momentu konstantea	rpm/mNm	37
Stall Current	mA	32432
Geltoki Torque	mNm	447
Max. Eraginkortasuna	%	82
Induktantzia	mH	0.055
Denbora-konstante mekanikoa	anderea	2.18
Errotorearen inertzia	gcm²	5.62
Max. Irteera
Oraingoa	mA	3380
Momentua	mNm	47
Abiadura	rmp	14337
Irteera	W	70

NEURKETA

MOTORAREN EZAUGARRIAK

● Giro-tenperatura tartea -40～+100℃
● Max.winding tenperatura 155 ℃
● Poli-pare kopurua 2
● Fase kopurua 3
● Pisua 110 g
● Gehienezko abiadura 18000 rpm
● Amaitu jokoa ＜0.15
● Sakea diametrala ≤0,025
● Buruaren definizioa:

Horia Motoraren harilkatzea Pin1;

Berdea Motoraren harilkatzea Pin2;

Urdina Motoraren harilkatzea Pin3;
Gorria +5V Pin4;
Beltza GND pin5;
Marroia Hall sentsorea Pin6 ;
Morea Hall sentsorea Pin7;
Grisa Hall-sentsorea Pin8.

BLDC2248 Teknikaren Parametroa

MOTORREN PARAMETROA

Potentzia Nominala	W	10.0	25.0	25.0	25.0
Tentsio nominala	Volt	24	24	24	36
Erresistentzia	Ohm	12	2.2	3.14	7.18
Kargarik gabeko Abiadura	rpm	5500	9000	13000	13000
Kargarik gabeko Korrontea	mA	78	150	120	100
Abiadura Konstantea	rpm/V	229	375	542	361
Pare-konstantea	mNm/A	40.06	25.13	17.36	25.93
Abiadura/momentu konstantea	rpm/mNm	68.64	32.83	97.97	99.99
Stall Current	mA	2000	10909	7643.3	5013.9
Geltoki Torque	mNm	80.13	274.12	133	130
Max. Eraginkortasuna	%	64	78	77	74
Induktantzia	mH	1.8	0.154	0.25	0.77
Denbora-konstante mekanikoa	anderea	2.82	1.35	3.79	3.18
Errotorearen inertzia	gcm²	3.72	3.72	3.68	3.03
Max. Irteera
Oraingoa	mA	600	1300	1320	890
Momentua	mNm	24.04	32.67	23	23
Abiadura	rmp	3850	7927.5	10432	10372
Irteera	W	10	27	25	25

NEURKETA

MOTORAREN EZAUGARRIAK

● Giro-tenperatura tartea -40～+100℃
● Max.winding tenperatura 155 ℃
● Polo-pare kopurua 1
● Fase kopurua 3
● Pisua 110g
● Gehienezko abiadura 18000rpm
● Amaitu jokoa ＜0.15
● Sakea diametrala ≤0,025
● Buruaren definizioa:

Horia Motoraren harilkatzea Pin1;

Berdea Motoraren harilkatzea Pin2;

Urdina Motoraren harilkatzea    Pin3;
Gorria +5V   Pin4;
Beltza GND pIN5;
Marroia     Hall sentsorea Pin6 ;
Morea Hall sentsorea Pin7;
Grisa Hall-sentsorea Pin8.
