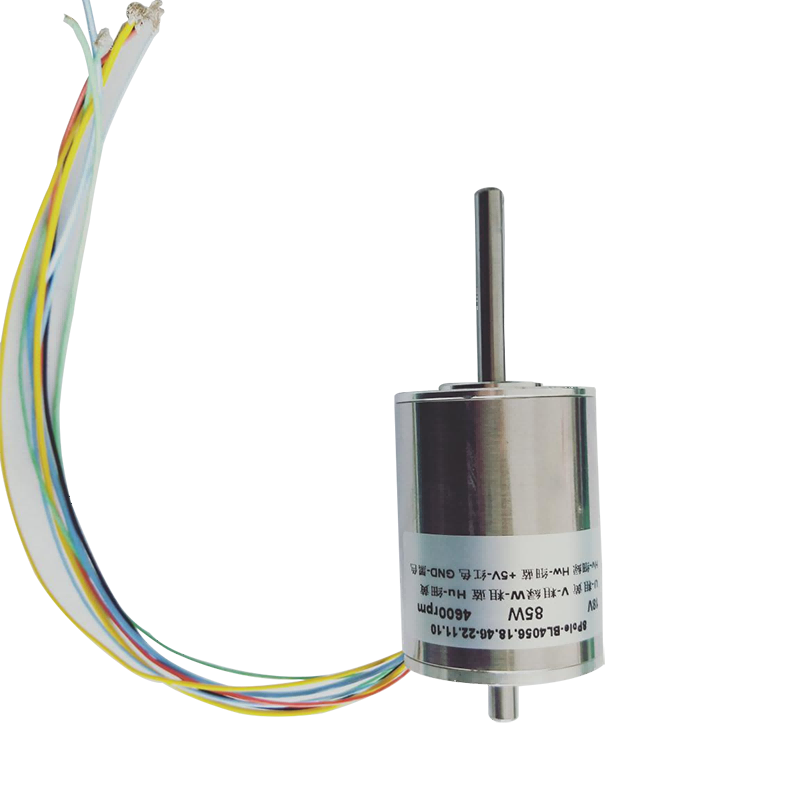

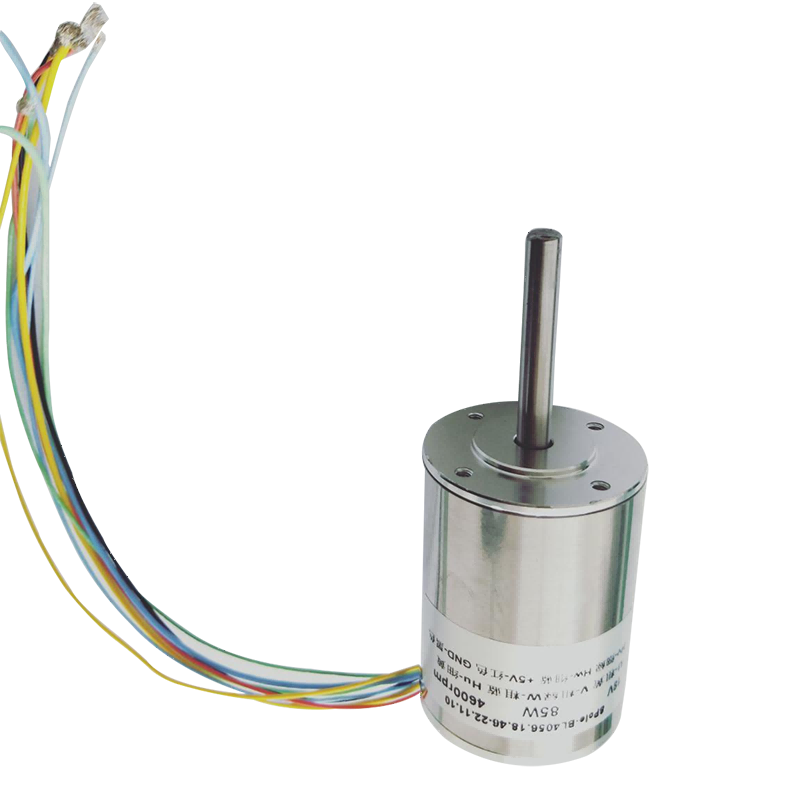

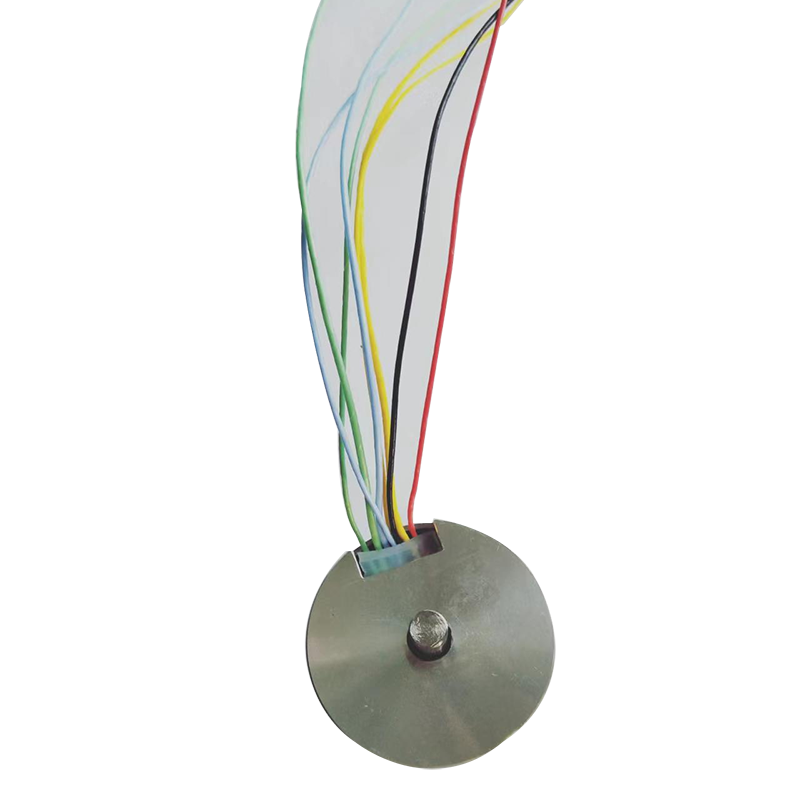

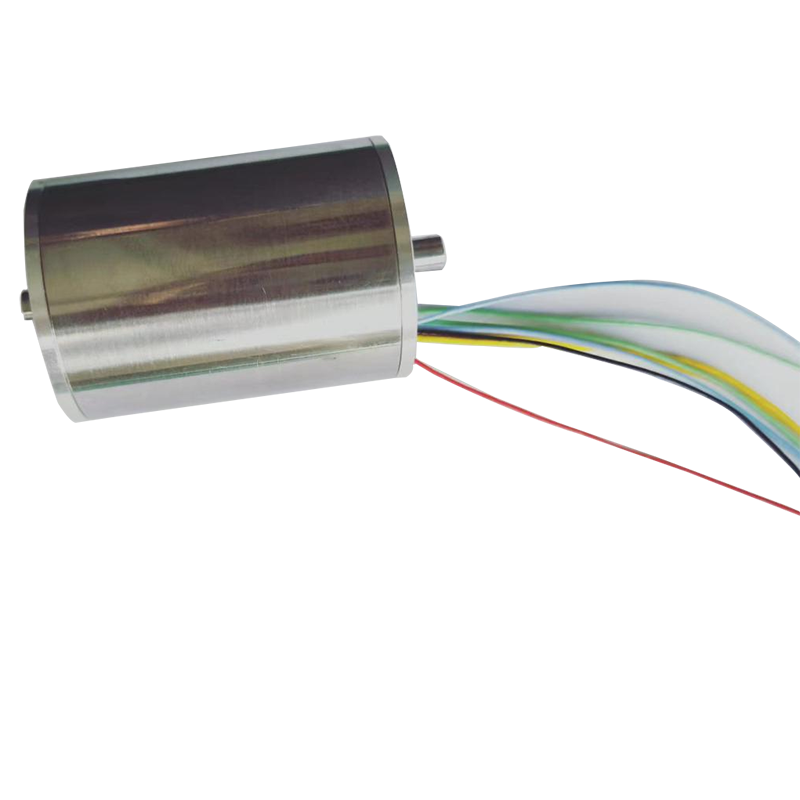

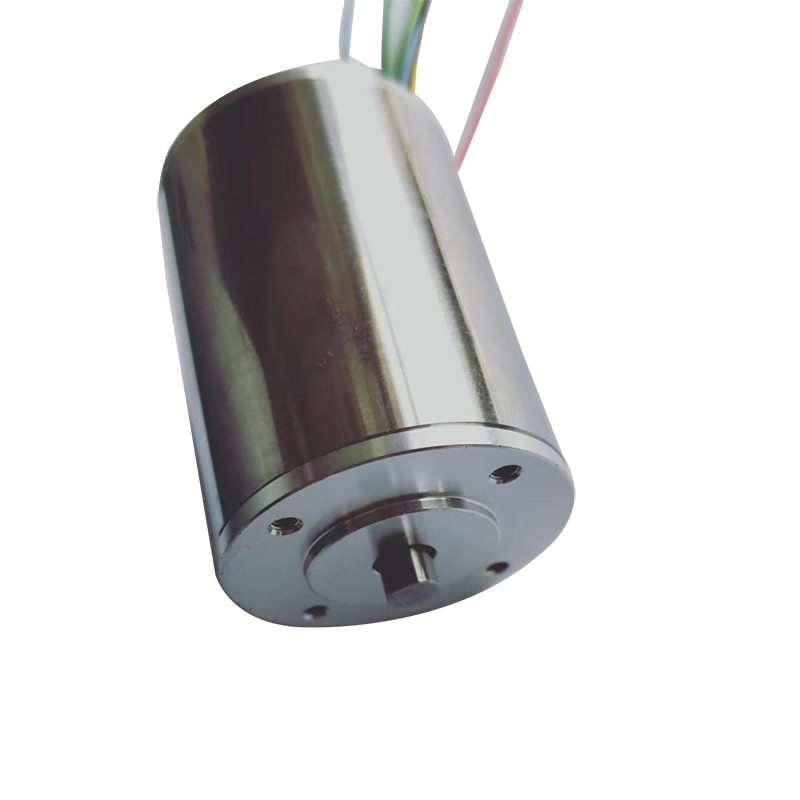

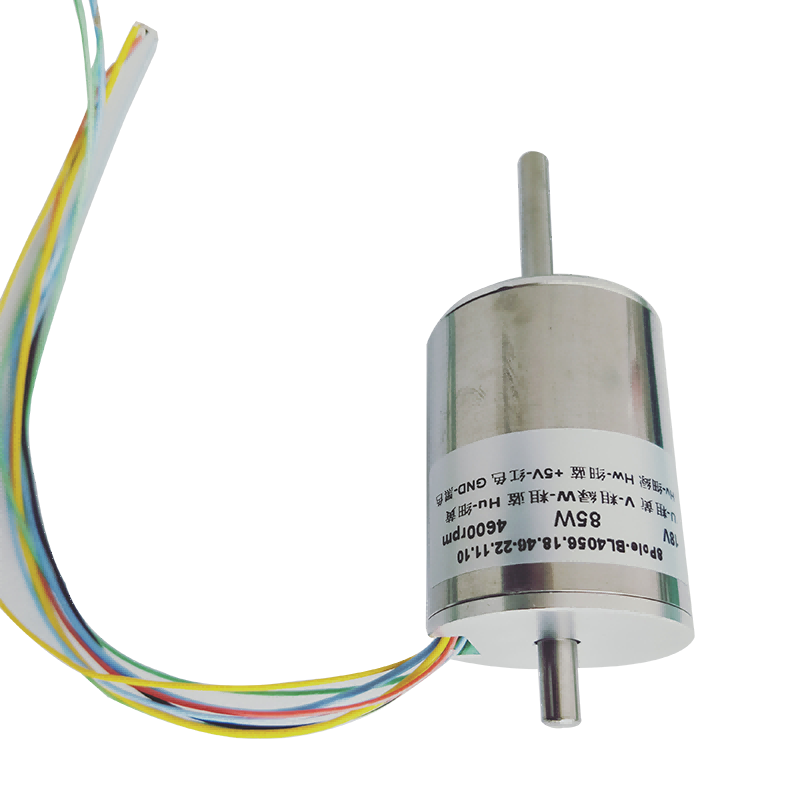

Ziur egon zaitezke RuiXing 40mm Brushless DC Motor pertsonalizatua erosteko Hall sentsorearekin. Gure produktuak, prozesuak eta gure kalitatea kudeatzeko sistemaren eraginkortasuna etengabe hobetzen saiatuko gara, gure bezeroei hobeto zerbitzatzeko.
MOTORREN PARAMETROA
Potentzia Nominala |
W | 85.0 | 100.0 |
Tentsio nominala |
Volt |
18 | 48 |
Erresistentzia |
Ohm |
0.35 | 2 |
Kargarik gabeko Abiadura |
rpm |
4600 | 5000 |
Kargarik gabeko Korrontea |
mA |
330 | 150 |
Abiadura Konstantea |
rpm/V |
256 | 104 |
Pare-konstantea |
mNm/A |
37.15 | 91.15 |
Abiadura/momentu konstantea |
rpm/mNm | 2.41 | 2.29 |
Stall Current |
mA |
51429 | 24000 |
Geltoki Torque |
mNm |
1910 | 2188 |
Max. Eraginkortasuna |
% |
85 | 85 |
Induktantzia |
mH |
0.111 | 0.76 |
Denbora-konstante mekanikoa |
anderea |
1.72 | 1.69 |
Errotorearen inertzia |
gcm² |
67.97 | 70.47 |
Max. Irteera |
|
||
Oraingoa |
mA |
5500 | 2440 |
Momentua |
mNm |
204 | 222 |
Abiadura |
rmp |
3985 | 4357 |
Irteera |
W | 85 |
101 |
NEURKETA
MOTORAREN EZAUGARRIAK
● Giro-tenperatura tartea -40~+100℃
● Max.winding tenperatura 155 ℃
● Polo-pare kopurua 4
● Fase kopurua 3
● Pisua 300g
● Gehienezko abiadura 8000rpm
●Amaitu jokoa <0.15
● Espazio diametrala ≤0,025
● Leunaren definizioa:
Lodi-horia Motor harilkatua Pin1;
Lodi-berdea Motor harilkatzea Pin2;
Lodi-urdina Motor harilkatua Pin3;
Gorria +5V Pin4;
Beltza GND Pin5;
Mehe-horia Hall sentsorea Pin6;
Mehe-berdea Halle sentsorea Pin7;
Mehe-urdina Hall sentsorea Pin8.
MOTORREN PARAMETROA
Potentzia Nominala |
W |
70 |
Tentsio nominala |
Volt |
24 |
Erresistentzia |
Ohm |
1.55 |
Kargarik gabeko Abiadura |
rpm |
8500 |
Kargarik gabeko Korrontea |
mA |
320 |
Abiadura Konstantea |
rpm/V |
354 |
Pare-konstantea |
mNm/A |
26.42 |
Abiadura/momentu konstantea |
rpm/mNm |
20.78 |
Stall Current |
mA |
15484 |
Geltoki Torque |
mNm |
409 |
Max. Eraginkortasuna |
% |
73 |
Induktantzia |
mH |
0.44 |
Denbora-konstante mekanikoa |
anderea |
15.88 |
Errotorearen inertzia |
gcm² |
72.78 |
Max. Irteera |
||
Oraingoa |
mA |
4200 |
Momentua |
mNm |
111 |
Abiadura |
rmp |
6009 |
Irteera |
W |
70 |
NEURKETA
MOTORAREN EZAUGARRIAK
● Giro-tenperatura tartea -40~+100℃
● Max. bihurgunearen tenperatura 155 ℃
● Polo-pare kopurua 1
● Fase kopurua 3
● Pisua 410g
● Gehienezko abiadura 12000rpm
●Amaitu jokoa <0.15
● Espazio diametrala ≤0,025
● Leunaren definizioa:
Lodi-horia Motor harilkatua Pin1;
Lodi-berdea Motor harilkatzea Pin2;
Lodi-urdina Motoraren harilkatzea Pin3;
Gorria +5V Pin4;
Beltza GND Pin5;
Mehe-horia Hall sentsorea Pin6;
Mehe-berdea Hall sentsorea Pin7;
Mehe-urdina Hall-sentsorea Pin8.
MOTORREN PARAMETROA
Potentzia Nominala |
W | 170.0 | 150.0 |
Tentsio nominala |
Volt |
24 | 24 |
Erresistentzia |
Ohm |
0.14 | 0.25 |
Kargarik gabeko Abiadura |
rpm |
10000 | 8500 |
Kargarik gabeko Korrontea |
mA |
550 | 300 |
Abiadura Konstantea |
rpm/V |
417 | 354 |
Pare-konstantea |
mNm/A |
22.86 | 26.89 |
Abiadura/momentu konstantea |
rpm/mNm | 2.55 | 3.29 |
Stall Current |
mA |
17419 | 96000 |
Geltoki Torque |
mNm |
3918 | 2582 |
Max. Eraginkortasuna |
% |
89 | 89 |
Induktantzia |
mH |
0.075 | 0.075 |
Denbora-konstante mekanikoa |
anderea |
2.39 | 3.09 |
Errotorearen inertzia |
gcm² |
89.24 | 89.24 |
Max. Irteera |
|||
Oraingoa |
mA |
7450 | 7150 |
Momentua |
mNm |
170 | 192 |
Abiadura |
rmp | 9565 | 7474 |
Irteera |
W | 170 |
150 |
NEURKETA
MOTORAREN EZAUGARRIAK
● Giro-tenperatura tartea -40~+100℃
● Max.winding tenperatura 155 ℃
● Polo-pare kopurua 1
● Fase kopurua 3
● Pisua 600g
● Gehienezko abiadura 18000rpm
●Amaitu jokoa <0.15
● Espazio diametrala ≤0,025
● Leunaren definizioa:
Lodi-horia Motor harilkatua Pin1;
Lodi-berdea Motor-harriketa Pin2;
Lodi-urdina Motor harilkatua Pin3;
Gorria +5V Pin4;
Beltza GND Pin5;
Mehe-horia Hall sentsorea Pin6;
Mehe-berdea Hall sentsorea Pin7;
Mehe-urdina Hall-sentsorea Pin8.
